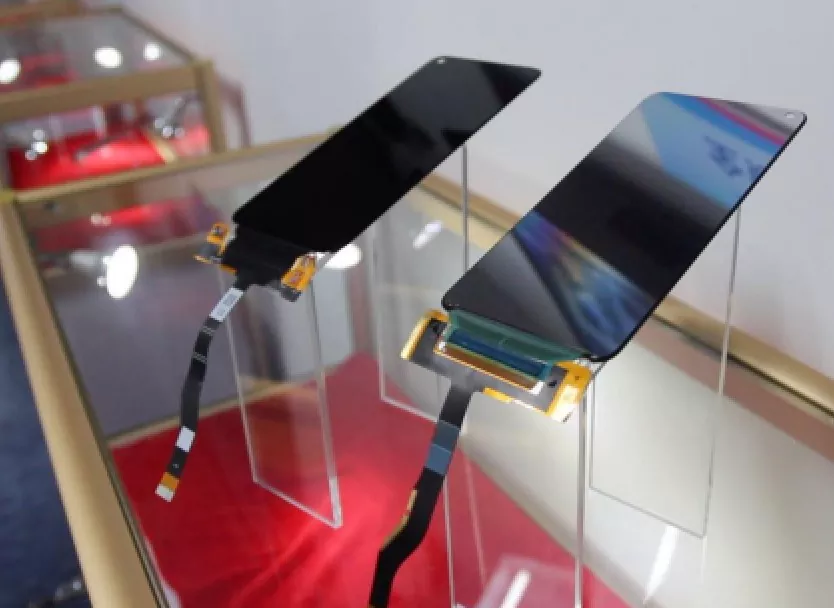

मोबाइल फोन डिस्प्ले मोड्युल Rigid-Flex PCB आधुनिक स्मार्टफोन डिस्प्ले मोड्युलहरूमा उच्च एकीकरण, उच्च विश्वसनीयता, र फोल्डेबिलिटी सक्षम गर्ने एक महत्वपूर्ण अन्तरसम्बन्ध वाहक हो। कम्पोजिट ढाँचाको प्रयोग गरेर जहाँ कठोर क्षेत्रहरूले कम्पोनेन्टहरू सुरक्षित गर्दछ र लचिलो क्षेत्रले गतिशील झुक्याउँछ, यसले सर्किट स्थिरता, सिग्नल अखण्डता, र सीमित स्थान भित्र मेकानिकल स्थायित्व सुनिश्चित गर्दछ। यो पातलो र हल्का यन्त्रहरूको लागि मुख्य प्राविधिक सक्षमकर्ता हो।
मोबाइल फोन डिस्प्ले मोड्युल Rigid-Flex PCB एक मुख्य इलेक्ट्रोनिक कम्पोनेन्ट हो जुन आधुनिक स्मार्टफोनहरूमा डिस्प्ले स्क्रिनलाई मेनबोर्डमा जडान गर्न प्रयोग गरिन्छ। यसले कठोर PCBs र Flexible PCBs (FPCs) को विशेषताहरू संयोजन गर्दछ, उच्च घनत्व सर्किट लेआउटहरू र सीमित स्थानिय बाधाहरूमा मेकानिकल फोल्डिंग सक्षम पार्छ।
संरचनात्मक अवयवहरू
1. कठोर खण्ड (कठोर PCB)
एक स्थिर समर्थन संरचना, आवास महत्वपूर्ण चिप्स, कनेक्टरहरू, र चालक आईसीहरू प्रदान गर्दछ।
डिस्प्ले मोड्युलको मेकानिकल बल र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ।
2. लचिलो खण्ड (लचिलो PCB / FPC)
बेन्डेबल र फोल्ड गर्न मिल्ने, डिस्प्ले स्क्रिन र मेनबोर्ड बीच सीमित स्थानहरूमा जडानहरू स्थापना गर्न प्रयोग गरिन्छ।
तीन-आयामी लेआउटहरूलाई समर्थन गर्दछ, जडानकर्ताहरूको संख्या घटाउँछ, र सिग्नल अखण्डता बढाउँछ।
3. कठोर-फ्लेक्स डिजाइन
निर्बाध रूपमा एकल बोर्डमा कठोर र लचिलो खण्डहरू एकीकृत गर्दछ।
एक सर्किट समाधान प्रदान गर्दछ जुन एकै साथ स्थिर र लचिलो छ, अल्ट्रा-पातलो उपकरण डिजाइनहरूको सुविधा दिन्छ।
1. 3D राउटिङ: लचिलो भागलाई कागज जस्तै फोल्ड गर्न वा झुकाउन सकिन्छ, फोन भित्रको ठाडो ठाउँलाई स्क्रिनको पछाडि ड्राइभर IC जस्ता कम्पोनेन्टहरू फोल्ड गर्नको लागि पूर्ण रूपमा प्रयोग गरी अल्ट्रा-साँघुरो बेजेलहरू वा बेजेल-कम फुल-स्क्रिन डिजाइनहरू पनि सक्षम पार्छ। यसले अल्ट्रा-पातलो स्मार्टफोन डिजाइनलाई सुविधा दिन्छ।
2. डिस्प्ले मोड्युलहरूमा प्रयोग हुने कठोर-फ्लेक्स बोर्ड डिस्प्ले ड्राइभर आईसीलाई मेनबोर्डमा जडान गर्ने मुख्य भाग हो। यसले लचिलो सर्किटहरूको बेन्डेबिलिटीलाई कठोर बोर्डहरूको स्थिरतासँग जोड्दछ, उच्च स्क्रिन-टु-बॉडी अनुपातहरू र पातलो, हल्का डिजाइनहरू प्राप्त गर्ने आधार बनाउँछ।
1. मोटाई घटाउने: कनेक्टरहरूको मोटाई र कठोर बोर्डहरूको अनावश्यक आवरण तहहरू हटाउँछ, परिणामस्वरूप असङ्ख्य समाधानहरूको तुलनामा पातलो समग्र संरचना हुन्छ।
2. सुपीरियर सिग्नल इन्टिग्रिटी: उच्च-गतिको छवि डेटा स्ट्रिमहरू (4K/8K भिडियोलाई समर्थन गर्दै) स्थिर रूपमा प्रसारण गर्न उच्च-घनत्व तारिङ प्रविधिहरू (जस्तै, विभेदक जोडी राउटिंग) र कम डाइलेक्ट्रिक हानि सामग्रीहरू प्रयोग गर्दछ, प्रभावकारी रूपमा संकेत क्षीणन र इलेक्ट्रोमॅग्नेटिक हस्तक्षेपलाई दबाउन, उच्च डेटा-लोस-लेस-लेस छविको सुनिश्चित गर्दै।
3. हस्तक्षेप उन्मुक्ति: लामो लचिलो केबलहरूको तुलनामा, कठोर-फ्लेक्स बोर्डहरूले संकेत मार्गहरू छोटो पार्छन् र तामा खन्याउने वा ढाल्ने फिल्महरू मार्फत प्रभावकारी रूपमा विद्युत चुम्बकीय हस्तक्षेपलाई अलग गर्न सक्छन्।
4. संरचनात्मक अखण्डता: कठोर र लचिलो खण्डहरू बीचको अन्तरसम्बन्धहरू सोल्डर जोइन्टहरूको सट्टा आन्तरिक रासायनिक जम्मा र प्लेटिङ मार्फत बनाइन्छ। यसले जंक्शनमा झुकाउने प्रतिरोधलाई परम्परागत "FPC + कनेक्टर" वा "FPC सोल्डर टु रिजिड बोर्ड" समाधानहरू भन्दा धेरै उच्च बनाउँछ।
5. उच्च झटका प्रतिरोध: एकीकृत संरचनाले सोल्डर संयुक्त विफलताको जोखिमलाई कम गर्छ, ड्रप वा कम्पनको समयमा पनि स्थिर संकेत प्रसारण सुनिश्चित गर्दछ।
6. डायनामिक बेन्डिङलाई समर्थन गर्दछ: फोल्ड गर्न मिल्ने फोनहरूमा, यसले विद्युतीय कार्यसम्पादन कायम राख्दै 400,000 दोहोरिने झुकावहरू सामना गर्न सक्छ।
1. संरचनात्मक मापदण्डहरू:
तह गणना र संरचना: सामान्यतया 4-6 तहहरू, "कठोर-फ्लेक्स" निर्माण प्रयोग गरेर।
मोटाई: चरम पातलोपनको लागि लचिलो क्षेत्र सामान्यतया ०.१-०.२ मिमी; कम्पोनेन्ट माउन्टिङ र रूटिङ आवश्यकताहरू अनुसार डिजाइन गरिएको कठोर क्षेत्र मोटाई।
न्यूनतम झुकाउने त्रिज्या: 0.5mm भन्दा कम हुन सक्छ, कडा झुकाउने ठाउँहरूको लागि उपयुक्त।
२. विद्युतीय कार्यसम्पादन:
रेखा चौडाइ/स्पेस: 可达 40μm - 50μm, उच्च घनत्व संकेत प्रसारण आवश्यकताहरू पूरा गर्दै।
प्रतिबाधा नियन्त्रण: कडा प्रतिबाधा नियन्त्रण (जस्तै, 100Ω ± 10%) उच्च-गति भिन्न संकेतहरूको लागि (जस्तै, MIPI DSI)।
ट्रान्समिसन ब्यान्डविथ: प्रति च्यानल धेरै Gbps को उच्च-गति डाटा प्रसारण समर्थन गर्दछ, उच्च-रिजोल्युसन, उच्च-फ्रेम-दर प्रदर्शन आवश्यकताहरू पूरा गर्दछ।
3. सामग्री र विश्वसनीयता:
सब्सट्रेट: लचिलो खण्डले पोलिमाइड (PI) वा उच्च प्रदर्शन लिक्विड क्रिस्टल पोलिमर (LCP) को प्रयोग गर्न सक्छ, पछिल्लो प्रस्तावित लाभहरू अल्ट्रा-पातलोपन, कम हानि, र झुकाउने सहनशीलतामा।
झुकाउने सहनशीलता: गतिशील झुकाउने जीवन आवश्यकता> 400,000 चक्र।
सञ्चालन तापमान: -30°C देखि +85°C, उपभोक्ता इलेक्ट्रोनिक्सको कडा उपयोग वातावरण आवश्यकताहरू पूरा गर्दै।
यो उत्पादन मुख्य रूपमा उच्च-अन्त फोन स्क्रिनहरू (सामान्यतया 6.7 इन्च भन्दा कम), कम्प्याक्ट स्ट्याकिङ र उच्च-गुणस्तरको सिग्नल प्रसारण सक्षम पार्दै आधुनिक स्मार्टफोन डिस्प्ले प्रणालीहरूको लागि मुख्य अन्तरसम्बन्ध र समर्थन समाधान हो।
हाम्रो मूल्य प्रस्ताव
हामी मोबाइल फोन क्षेत्रमा प्रदर्शन इन्टरकनेक्शनको लागि उद्योग-अग्रणी कठोर-फ्लेक्स बोर्ड समाधानहरू प्रदान गर्नमा विशेषज्ञ छौं। हामी मानकीकृत उच्च-विश्वसनीय उत्पादनहरू मात्र प्रस्ताव गर्दैनौं तर सहयोगी डिजाइन, सिमुलेशन अप्टिमाइजेसन, र अनुकूलन विकासमा बलियो क्षमताहरू पनि राख्छौं। सटीक सर्किट प्रशोधन, सामग्री विज्ञान, थर्मल सिमुलेशन, र सिग्नल अखण्डता विश्लेषणमा गहिरो विशेषज्ञता द्वारा समर्थित, हामी पूर्ण-प्रक्रिया समर्थन प्रदान गर्न ग्राहकहरूसँग नजिकको सहकार्य गर्छौं - अवधारणा डिजाइनदेखि ठूलो उत्पादनसम्म — विशिष्ट ID डिजाइनहरू, स्ट्याकिंग आर्किटेक्चरहरू, र प्रदर्शन लक्ष्यहरू अनुरूप। हामी ग्राहकहरूलाई स्मार्टफोन डिस्प्ले प्रणालीहरूमा स्पेस र कार्यसम्पादनको सीमाहरू पुश गर्न, स्पष्ट र अधिक स्थिर दृश्य अनुभवहरू सिर्जना गर्न, हामीलाई तपाईंको विश्वसनीय मुख्य घटक साझेदार बनाउन मद्दत गर्नको लागि नवीन इन्जिनियरिङको लाभ उठाउन प्रतिबद्ध छौं।
