फोल्डेबल स्क्रिन हिङ्ग एरिया एडेप्टर कठोर-फ्लेक्स पीसीबी

Foldable Screen Hinge Area Adapter Rigid-flex PCB आधुनिक स्मार्टफोन डिस्प्ले मोड्युलहरूमा उच्च एकीकरण, उच्च विश्वसनीयता, र फोल्डेबिलिटी सक्षम गर्ने एक महत्वपूर्ण अन्तरसम्बन्ध वाहक हो। कम्पोजिट ढाँचाको प्रयोग गरेर जहाँ कठोर क्षेत्रहरूले कम्पोनेन्टहरू सुरक्षित गर्दछ र लचिलो क्षेत्रले गतिशील झुक्याउँछ, यसले सर्किट स्थिरता, सिग्नल अखण्डता, र सीमित स्थान भित्र मेकानिकल स्थायित्व सुनिश्चित गर्दछ। यो पातलो र हल्का यन्त्रहरूको लागि मुख्य प्राविधिक सक्षमकर्ता हो।

मूल संरचना र सुविधाहरू:

थ्रीडी राउटिङ: लचिलो भागलाई कागज जस्तै फोल्ड गर्न वा झुकाउन सकिन्छ, फोन भित्रको ठाडो ठाउँलाई स्क्रिनको पछाडि ड्राइभर IC जस्ता कम्पोनेन्टहरू फोल्ड गर्नको लागि पूर्ण रूपमा प्रयोग गरी अल्ट्रा-साँघुरो बेजेलहरू वा बेजेल-कम पूर्ण-स्क्रिन डिजाइनहरू पनि सक्षम पार्छ। यसले अल्ट्रा-पातलो स्मार्टफोन डिजाइनलाई सुविधा दिन्छ।

डिस्प्ले मोड्युलहरूमा प्रयोग हुने कठोर-फ्लेक्स बोर्ड डिस्प्ले ड्राइभर आईसीलाई मेनबोर्डमा जडान गर्ने मुख्य कम्पोनेन्ट हो। यसले लचिलो सर्किटहरूको बेन्डेबिलिटीलाई कठोर बोर्डहरूको स्थिरतासँग जोड्दछ, उच्च स्क्रिन-टु-बॉडी अनुपातहरू र पातलो, हल्का डिजाइनहरू प्राप्त गर्ने आधार बनाउँछ।

मुख्य प्रदर्शन लाभहरू:

1. मोटाई घटाउने: कनेक्टरहरूको मोटाई र कठोर बोर्डहरूको अनावश्यक आवरण तहहरू हटाउँछ, परिणामस्वरूप असङ्ख्य समाधानहरूको तुलनामा पातलो समग्र संरचना हुन्छ।

2. सुपीरियर सिग्नल इन्टिग्रिटी: उच्च-गतिको छवि डेटा स्ट्रिमहरू (4K/8K भिडियोलाई समर्थन गर्दै) स्थिर रूपमा प्रसारण गर्न उच्च-घनत्व तारिङ प्रविधिहरू (जस्तै, विभेदक जोडी राउटिंग) र कम डाइलेक्ट्रिक हानि सामग्रीहरू प्रयोग गर्दछ, प्रभावकारी रूपमा संकेत क्षीणन र इलेक्ट्रोमॅग्नेटिक हस्तक्षेपलाई दबाउन, उच्च डेटा-लोस-लेस-लेस छविको सुनिश्चित गर्दै।

3. हस्तक्षेप उन्मुक्ति: लामो लचिलो केबलहरूको तुलनामा, कठोर-फ्लेक्स बोर्डहरूले संकेत मार्गहरू छोटो पार्छन् र तामा खन्याउने वा ढाल्ने फिल्महरू मार्फत प्रभावकारी रूपमा विद्युत चुम्बकीय हस्तक्षेपलाई अलग गर्न सक्छन्।

4. संरचनात्मक अखण्डता: कठोर र लचिलो खण्डहरू बीचको अन्तरसम्बन्धहरू सोल्डर जोइन्टहरूको सट्टा आन्तरिक रासायनिक जम्मा र प्लेटिङ मार्फत बनाइन्छ। यसले जंक्शनमा झुकाउने प्रतिरोधलाई परम्परागत "FPC + कनेक्टर" वा "FPC सोल्डर टु रिजिड बोर्ड" समाधानहरू भन्दा धेरै उच्च बनाउँछ।

5. उच्च झटका प्रतिरोध: एकीकृत संरचनाले सोल्डर संयुक्त विफलताको जोखिमलाई कम गर्छ, ड्रप वा कम्पनको समयमा पनि स्थिर संकेत प्रसारण सुनिश्चित गर्दछ।

6. डायनामिक बेन्डिङलाई समर्थन गर्दछ: फोल्ड गर्न मिल्ने फोनहरूमा, यसले विद्युतीय कार्यसम्पादन कायम राख्दै 400,000 दोहोरिने झुकावहरू सामना गर्न सक्छ।

प्रमुख प्राविधिक मापदण्डहरू:

1. संरचनात्मक मापदण्डहरू:

तह गणना र संरचना: सामान्यतया 4-6 तहहरू, "कठोर-फ्लेक्स" निर्माण प्रयोग गरेर।

मोटाई: चरम पातलोपनको लागि लचिलो क्षेत्र सामान्यतया ०.१-०.२ मिमी; कम्पोनेन्ट माउन्टिङ र रूटिङ आवश्यकताहरू अनुसार डिजाइन गरिएको कठोर क्षेत्र मोटाई।

न्यूनतम झुकाउने त्रिज्या: 0.5mm भन्दा कम हुन सक्छ, कडा झुकाउने ठाउँहरूको लागि उपयुक्त।

२. विद्युतीय कार्यसम्पादन:

रेखा चौडाइ/स्पेस: 40μm - 50μm सम्म, उच्च-घनत्व संकेत प्रसारण आवश्यकताहरू पूरा गर्दै।

प्रतिबाधा नियन्त्रण: कडा प्रतिबाधा नियन्त्रण (जस्तै, 100Ω ± 10%) उच्च-गति भिन्न संकेतहरूको लागि (जस्तै, MIPI DSI)।

ट्रान्समिसन ब्यान्डविथ: प्रति च्यानल धेरै Gbps को उच्च-गति डाटा प्रसारण समर्थन गर्दछ, उच्च-रिजोल्युसन, उच्च-फ्रेम-दर प्रदर्शन आवश्यकताहरू पूरा गर्दछ।

3. सामग्री र विश्वसनीयता:

सब्सट्रेट: लचिलो खण्डले पोलिमाइड (PI) वा उच्च प्रदर्शन लिक्विड क्रिस्टल पोलिमर (LCP) को प्रयोग गर्न सक्छ, पछिल्लो प्रस्तावित लाभहरू अल्ट्रा-पातलोपन, कम हानि, र झुकाउने सहनशीलतामा।

झुकाउने सहनशीलता: गतिशील झुकाउने जीवन आवश्यकता> 400,000 चक्र।

सञ्चालन तापमान: -30°C देखि +85°C, उपभोक्ता इलेक्ट्रोनिक्सको कडा उपयोग वातावरण आवश्यकताहरू पूरा गर्दै।

आवेदन परिदृश्यहरू

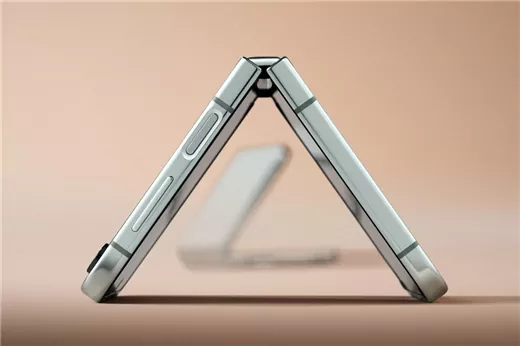

Foldable Screen Hinge Area Adapter Rigid-flex PCB मुख्य रूपमा उच्च-अन्त फोल्ड गर्न मिल्ने फोन स्क्रिनहरू सेवा गर्ने आधुनिक स्मार्टफोन डिस्प्ले प्रणालीहरूको लागि मुख्य अन्तरसम्बन्ध र समर्थन समाधान हो। बारम्बार झुकाउनको लागि यसको उत्कृष्ट प्रतिरोधले यसलाई फोल्डेबल डिस्प्लेहरू जडान गर्नको लागि एक आदर्श विकल्प बनाउँदछ जुन कब्जा क्षेत्र पार गर्दछ।

हाम्रो मूल्य प्रस्ताव

हामी मोबाइल फोन क्षेत्रमा प्रदर्शन इन्टरकनेक्शनको लागि उद्योग-अग्रणी कठोर-फ्लेक्स बोर्ड समाधानहरू प्रदान गर्नमा विशेषज्ञ छौं। हामी मानकीकृत उच्च-विश्वसनीय उत्पादनहरू मात्र प्रस्ताव गर्दैनौं तर सहयोगी डिजाइन, सिमुलेशन अप्टिमाइजेसन, र अनुकूलन विकासमा बलियो क्षमताहरू पनि राख्छौं। सटीक सर्किट प्रशोधन, सामग्री विज्ञान, थर्मल सिमुलेशन, र सिग्नल अखण्डता विश्लेषणमा गहिरो विशेषज्ञता द्वारा समर्थित, हामी पूर्ण-प्रक्रिया समर्थन प्रदान गर्न ग्राहकहरूसँग नजिकको सहकार्य गर्छौं - अवधारणा डिजाइनदेखि ठूलो उत्पादनसम्म — विशिष्ट ID डिजाइनहरू, स्ट्याकिंग आर्किटेक्चरहरू, र प्रदर्शन लक्ष्यहरू अनुरूप। हामी ग्राहकहरूलाई स्मार्टफोन डिस्प्ले प्रणालीहरूमा स्पेस र कार्यसम्पादनको सीमाहरू धकेल्न, स्पष्ट र अधिक स्थिर दृश्य अनुभवहरू सिर्जना गर्न, तपाईंलाई तपाईंको विश्वसनीय मुख्य घटक साझेदार बनाउन मद्दत गर्न नवीन इन्जिनियरिङको लाभ लिन प्रतिबद्ध छौं।

हामीलाई सम्पर्क गर्नुहोस्

थप उत्पादन विवरणहरूको लागि वा सहयोग अवसरहरू छलफल गर्न, कृपया सम्पर्क गर्नुहोस्:

डिङ रुई (टेरी डिङ), वी.पी

टेलिफोन:+86-18750290300

इमेल:rding@hon-flex.com

वांग युहे (रिक वांग), व्यापार प्रबन्धक

टेलिफोन:+86-15959382432

इमेल:yhwang@hon-flex.com

वेबसाइट:https://www.hongflex.com
