FPC फ्ल्यास प्लेटिङ प्रक्रिया को एक व्यापक विश्लेषण

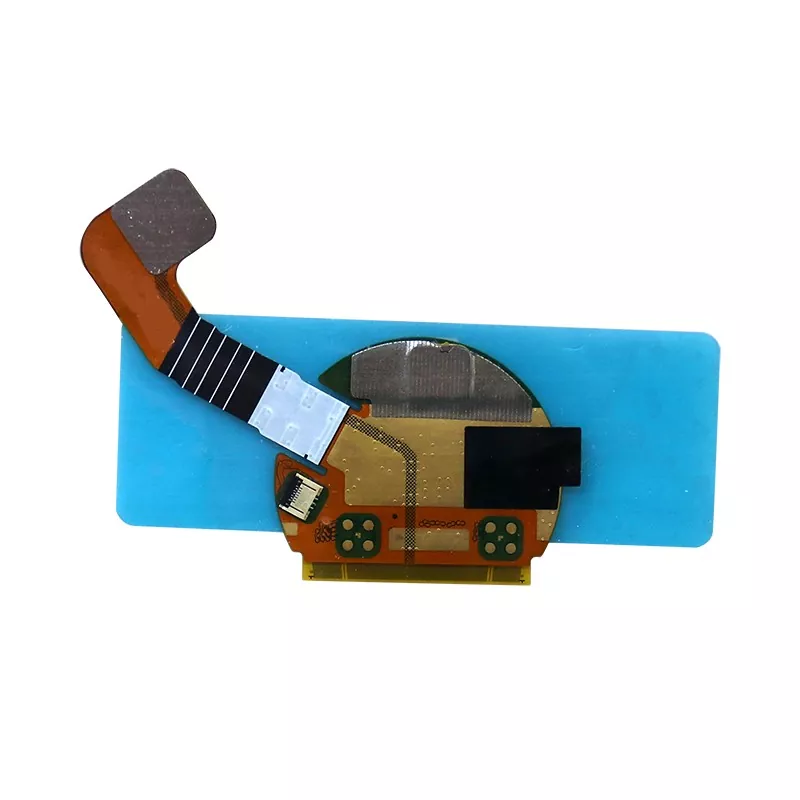

फ्लेक्सिबल प्रिन्टेड सर्किट बोर्डहरू (FPCs) आधुनिक इलेक्ट्रोनिक उपकरणहरूको अपरिहार्य कम्पोनेन्ट हुन्, फोल्ड गर्न मिल्ने स्मार्टफोन स्क्रिनदेखि मेडिकल उपकरणहरूमा सटीक प्रोबहरू सम्म। फ्ल्यास प्लेटिङ एक कोर निर्माण प्रक्रिया हो जसले FPC मा उच्च प्रदर्शन र उच्च विश्वसनीयता सक्षम गर्दछ।

प्रक्रिया अवलोकन: ड्रिलिङदेखि कपर प्लेटिङसम्मको पूर्ण यात्रा

FPC निर्माण मा फ्ल्यास प्लेटिङ प्रक्रिया सटीक सञ्चालन को एक श्रृंखला हो। सम्पूर्ण प्रक्रिया ड्रिलिंगबाट सुरु हुन्छ, लचिलो सब्सट्रेटमा सर्किट जडानहरूको लागि मार्गहरू सिर्जना गर्दै। त्यसपछि तामाको प्लेटिङ प्रक्रिया आउँछ, जहाँ तामाको पातलो तह रासायनिक रूपमा प्वालको पर्खालहरूमा जम्मा गरिन्छ, त्यसपछि इलेक्ट्रोप्लेटिंगको लागि प्रवाहकीय आधार स्थापना गर्दछ।

फ्ल्यास प्लेटिङ प्रक्रियाको मूल शब्द "फ्ल्याश" मा निहित छ, केवल 3 मिनेट भित्र एक महत्वपूर्ण प्लेटिङ तह पूरा गर्न आवश्यक छ। यो पातलो र एकसमान तामाको तह पछिको प्रशोधनको लागि आधार हो। त्यसपछि, ड्राई फिल्म ल्यामिनेशन चरण सुरु हुन्छ, सर्किट ढाँचाको गठनको लागि तयारी गर्न फोटोसेन्सिटिभ फिल्मले बोर्डको सतहलाई ढाक्छ।

एक्सपोजर र विकास चरणहरूले सर्किटको सटीक आकार निर्धारण गर्दछ। प्रकाश र रासायनिक उपचार मार्फत, अनावश्यक सुख्खा फिलिम हटाइन्छ, माध्यमिक तामा प्लेटिङ आवश्यक क्षेत्रहरू पर्दाफास। अन्तिम माध्यमिक कपर प्लेटिङले सर्किटलाई आवश्यक कार्यात्मक मोटाईमा मोटो बनाउँछ, स्थिर र भरपर्दो वर्तमान प्रसारण सुनिश्चित गर्दछ।

प्रत्येक चरण सावधानीपूर्वक कोरियोग्राफ गरिएको नृत्य जस्तै छ; थोरै विचलनले पनि सम्पूर्ण सर्किट बोर्डमा कार्यात्मक दोषहरू निम्त्याउन सक्छ। परिशुद्धताको लागि यो आवश्यकताले गर्दा FPC निर्माणलाई "इलेक्ट्रोनिक्स उद्योगको सटीक कला" भनेर चिनिन्छ।

कुञ्जी प्रविधि: झुकाउने क्षेत्रहरूको विशेष उपचार

FPC निर्माणमा, झुकाउने क्षेत्रहरू ह्यान्डल गर्ने सबैभन्दा चुनौतीपूर्ण पक्षहरू मध्ये एक हो। बारम्बार झुकाउने क्रममा सर्किट बोर्डको विश्वसनीयता सुनिश्चित गर्न, झुकाउने क्षेत्रहरूमा तामा प्लेटिङलाई अनुमति छैन। यो FPC र कठोर PCB निर्माण बीचको आधारभूत भिन्नताहरू मध्ये एक हो।

झुकाउने क्षेत्र FPC को "संयुक्त" हो। यदि यो क्षेत्र पनि तामा-प्लेट गरिएको थियो भने, बढेको तामा पन्नीको मोटाईले सामग्रीको लचिलोपन कम गर्नेछ। समय बित्दै जाँदा, बारम्बार झुकाउनुले तामाको तहको थकानको कारण बनाउँछ, जसले उत्पादनको आयुलाई गम्भीर रूपमा असर गर्छ।

वास्तविक उत्पादनमा, अनप्लेटेड झुकाउने क्षेत्रहरू शुद्ध टाँसेका खोलहरू भन्दा थोरै ठूला हुन्छन्। यो तामाको प्लेटिङ समाधानलाई झुकाउने क्षेत्रहरूमा प्रवेश गर्नबाट रोक्नको लागि हो। यो "आरक्षित ठाउँ" डिजाइनले झुकाउने क्षेत्रको लचिलोपनको सुरक्षालाई अधिकतम बनाउँदा सर्किट कार्यक्षमता प्रभावित हुँदैन भनेर सुनिश्चित गर्दछ।

जोर्नीहरूको उपचार पनि उत्तिकै महत्त्वपूर्ण छ। निर्माण विनिर्देशहरूले स्पष्ट रूपमा जोडहरू डेलामिनेशन क्षेत्रमा अवस्थित नहुनु र लहरा डिजाइन प्रयोग गर्नुपर्दछ। यो डिजाइनले प्रभावकारी रूपमा तनावलाई फैलाउँछ, तनाव एकाग्रताको कारणले संयुक्त विच्छेदलाई रोक्न।

स्मार्टफोनको फोल्ड गर्न मिल्ने स्क्रिनको कल्पना गर्नुहोस्, जुन दैनिक दर्जनौं, सयौं, झुण्डिएको छ। यो यी प्रक्रिया विवरणहरूको सही कार्यान्वयन हो जसले लामो-अवधि प्रयोगको क्रममा FPC खराबीहरूको कारणले यन्त्र असफल हुने छैन भन्ने सुनिश्चित गर्दछ।

सटीक नियन्त्रण: समय र क्षेत्रको दोहोरो आवश्यकताहरू फ्ल्यास प्लेटिङ प्रक्रियाको नाममा "फ्ल्याश" शब्दले यस चरणको गति आवश्यकतालाई प्रतिबिम्बित गर्दछ। उद्योग मापदण्डहरूले स्पष्ट रूपमा फ्ल्यास प्लेटिङ 3 मिनेट भित्र पूरा गरिसक्नुपर्छ। यो एक स्वैच्छिक समय सेटिङ होइन, बरु व्यापक प्रयोग र वास्तविक उत्पादन अनुभवबाट व्युत्पन्न इष्टतम समाधान हो।

धेरै छोटो समयले अपर्याप्त तामाको निक्षेपमा परिणाम दिन्छ, त्यसपछिका प्रक्रियाहरूको लागि पर्याप्त प्रवाहकीय आधार प्रदान गर्न असफल हुन्छ; धेरै लामो समयले असमान तामाको तह निम्त्याउन सक्छ, परिणामस्वरूप मोटो दाना र अपर्याप्त आसंजन। 3-मिनेटको समय विन्डोले दक्षता र गुणस्तरको बीचमा पूर्ण सन्तुलन प्राप्त गर्दछ।

माध्यमिक तामा प्लेटिङ चरण एक फरक फोकस छ। यहाँ, तामा प्लेटिङ क्षेत्र निश्चित रूपमा निर्दिष्ट हुनुपर्छ। यो आवश्यकता, जस्तो देखिने सरल, वास्तवमा उत्पादन गुणस्तर नियन्त्रण, लागत व्यवस्थापन, र ट्रेसेबिलिटी जस्ता धेरै पक्षहरूसँग सम्बन्धित छ।

तामाको प्लेटिङ क्षेत्रले अन्तिम उत्पादनको प्रतिरोध र वर्तमान बोक्ने क्षमतालाई प्रत्यक्ष असर गर्छ। क्षेत्रको सटीक नियन्त्रण भनेको सर्किट प्रदर्शनको सटीक नियन्त्रण हो, जुन उच्च-अन्त FPC र साधारण उत्पादनहरू बीचको मुख्य भिन्नताहरू मध्ये एक हो।

लागत परिप्रेक्ष्यबाट, तामा FPC निर्माणमा मुख्य सामग्री लागतहरू मध्ये एक हो। तामा प्लेटिङ क्षेत्रको सटीक नियन्त्रणले अनावश्यक सामग्री फोहोरबाट बच्न सक्छ, जसले ठूलो उत्पादनमा महत्त्वपूर्ण लागत बचत ल्याउन सक्छ। अझ महत्त्वपूर्ण कुरा, क्षेत्र डेटाले गुणस्तर ट्र्याकिङको लागि आधार प्रदान गर्दछ; एक पटक उत्पादन समस्या देखा पर्दा, यो चाँडै निश्चित प्रक्रिया प्यारामिटरहरूमा फिर्ता पत्ता लगाउन सकिन्छ।

गुणस्तर आश्वासन: बहु-स्तरीय नियन्त्रण शून्य दोषहरू सुनिश्चित गर्दछ

FPCs को विश्वसनीयता प्रक्रिया डिजाइन को हरेक विवरण संग सुरु हुन्छ। झुकाउने क्षेत्रहरू र जोडहरूको विशेष उपचारको अतिरिक्त, गुणस्तर नियन्त्रण उपायहरूको धेरै तहहरू सम्पूर्ण प्रक्रियामा लागू गरिन्छ।

फ्ल्याश प्लेटिङ पछि ड्राई फिल्म लेमिनेशन चरणमा, फिल्म मोटाईको एकरूपताले प्रत्यक्ष रूपमा एक्सपोजर र विकास प्रभावहरूलाई असर गर्छ। आधुनिक उत्पादन लाइनहरू सामान्यतया वास्तविक समयमा चलचित्र मोटाई मापन गर्न र स्थिरता सुनिश्चित गर्न प्रक्रिया प्यारामिटरहरू स्वचालित रूपमा समायोजन गर्न अनलाइन निगरानी प्रणालीहरूसँग सुसज्जित छन्।

एक्सपोजर चरणको परिशुद्धताले सर्किट ढाँचाको स्पष्टता निर्धारण गर्दछ। उन्नत एक्सपोजर मेशिनहरूले प्रत्यक्ष लेजर इमेजिङ टेक्नोलोजी प्रयोग गर्दछ, लाइनविड्थ र 10 माइक्रोमिटर भन्दा सानो स्पेसिङहरू उत्पादन गर्न सक्षम पार्दै, आजको उच्च-घनत्व FPCs को डिजाइन आवश्यकताहरू पूरा गर्दै।

माध्यमिक तामा प्लेटिङ चरणमा गुणस्तर नियन्त्रण विशेष गरी महत्वपूर्ण छ। क्षेत्र नियन्त्रण बाहेक, तामा तह मोटाई, एकरूपता, र क्रिस्टल संरचना सबै कडा निगरानी आवश्यक छ। आधुनिक इलेक्ट्रोप्लेटिंग लाइनहरू सामान्यतया एक्स-रे मोटाई गेजहरू र इलेक्ट्रोकेमिकल विश्लेषकहरूले वास्तविक समयमा प्लेटिङ गुणस्तर निगरानी गर्न सुसज्जित छन्।

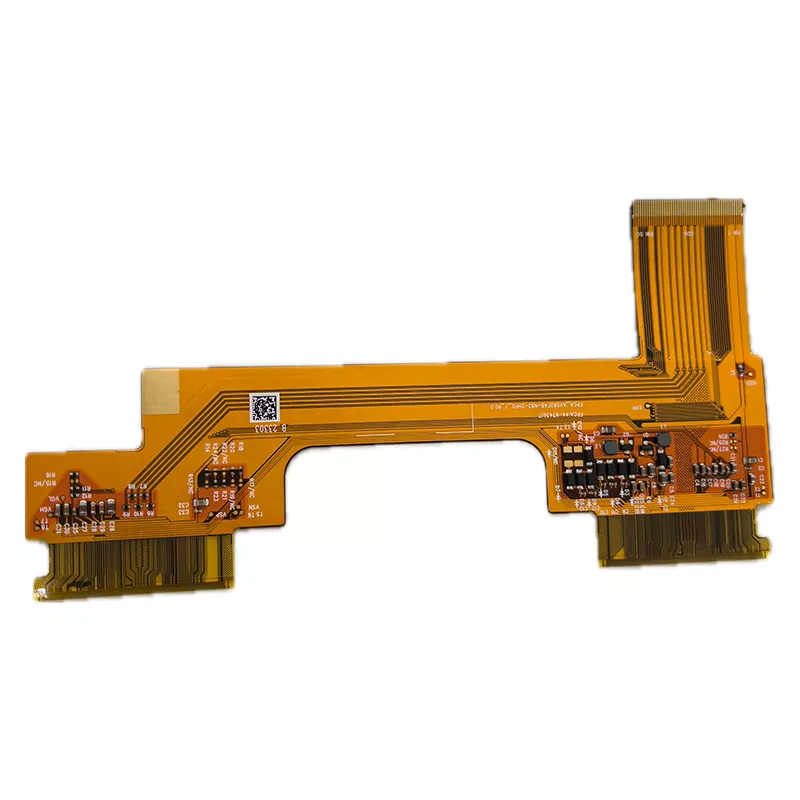

यी बहु-स्तरीय गुणस्तर नियन्त्रण उपायहरूले सुनिश्चित गर्दछ कि अन्तिम उत्पादनले उपभोक्ता इलेक्ट्रोनिक्सदेखि मोटर वाहन इलेक्ट्रोनिक्स र मेडिकल उपकरणहरूमा विभिन्न क्षेत्रहरूको कडा आवश्यकताहरू पूरा गर्दछ। अटोमोटिभ एप्लिकेसनहरूमा, FPC ले -40°C देखि 125°C सम्मको तापक्रम भिन्नताहरूको सामना गर्नु पर्ने हुन सक्छ; चिकित्सा उपकरणहरूमा, दीर्घकालीन स्थिरता र जैव अनुकूलता ग्यारेन्टी हुनुपर्छ।

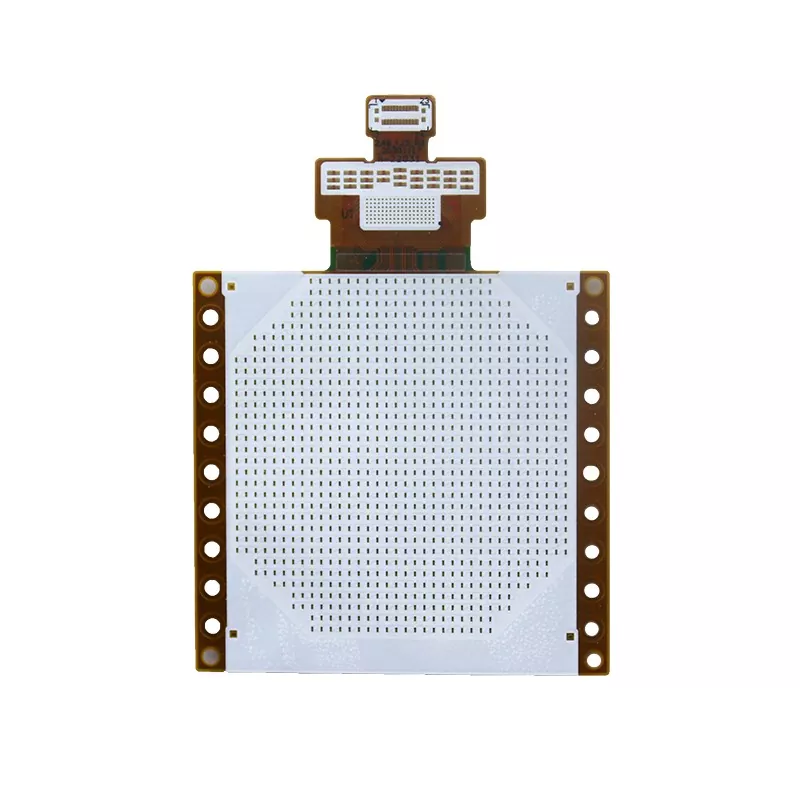

फ्ल्यास प्लेटिङ प्रक्रिया लचिलो सब्सट्रेटमा "ड्राइंग" सर्किटको कला जस्तै हो; प्रत्येक चरणले इन्जिनियरहरूको परिशुद्धता र लचिलोपन बीचको सन्तुलनको खोजीलाई मूर्त रूप दिन्छ। पहिरन योग्य उपकरणहरू, लचिलो डिस्प्लेहरू, र माइक्रो-मेडिकल उपकरणहरूको उदय संग, FPC निर्माण प्रक्रियाहरू भविष्यको इलेक्ट्रोनिक संसारलाई जोड्ने अदृश्य लिङ्क बन्ने, अझ सटीकता, लचिलोपन र विश्वसनीयता तिर विकसित हुँदै जानेछ।
