मोटर वाहन उपकरण प्यानल FPC

चीनमा एक अनुभवी FPC कारखानाको रूपमा, Honflex Electronics ले अटोमोटिभ उपकरण प्यानलहरूलाई उच्च एकीकरण र स्मार्ट अपग्रेडहरू प्राप्त गर्न मद्दत गर्न हल्का, पातलो र पूर्ण रूपमा अनुकूलित समाधानहरूलाई समर्थन गर्दछ।

अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC लचिलो मुद्रित सर्किटहरूको कोर सेग्मेन्टेड श्रेणी हो, विशेष रूपमा सिग्नल ट्रान्समिशन र मोटर वाहन प्यानल प्रणालीहरूको जडानको लागि प्रयोग गरिन्छ, र इन्स्ट्रुमेन्ट प्यानल र अटोमोटिभ इलेक्ट्रोनिक कन्ट्रोल युनिट (ECU), पावर सप्लाई प्रणाली, र सेन्सरहरू जस्ता कोर कम्पोनेन्टहरू बीचको "स्नायु केन्द्र" हो। परम्परागत कठोर मुद्रित सर्किट बोर्डहरू (PCBs) सँग तुलना गर्दा, अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC सँग बेन्डेबिलिटी, फोल्डेबिलिटी, पातलोपन, हल्का तौल र बाक्लो तारिङको मुख्य फाइदाहरू छन्, जसले अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल भित्रको साँघुरो र विशेष आकारको स्थापना ठाउँमा सही रूपमा अनुकूलन गर्न सक्छ। डिस्प्ले मोड्युल, प्रभावकारी रूपमा आन्तरिक ठाउँ बचत गर्नुहोस्, उपकरण प्यानलको असेंबली प्रक्रिया सरल बनाउनुहोस्, उत्पादन दक्षता सुधार गर्नुहोस्, र उपकरण प्यानलको समग्र वजन घटाउनुहोस्, अटोमोबाइलहरूलाई ऊर्जा बचत गर्न र खपत कम गर्न मद्दत गर्दछ।

लचिलो इलेक्ट्रोनिक्स उद्योग लेआउट गर्ने चीनको पहिलो उद्यमको रूपमा, Honflex Electronics अटोमोटिभ उपकरण प्यानल FPC को क्षेत्रमा एक प्रमुख आपूर्तिकर्ता बनेको छ, धेरै मुख्यधारा स्वदेशी र विदेशी अटोमेकरहरू र अटोमोटिभ इलेक्ट्रोनिक्स Tier1 आपूर्तिकर्ताहरूलाई सेवा गर्दै, लगभग 20 वर्षको R&D उत्पादन अनुभव र FPC उत्पादनमा भर पर्दै। कम्पनीको अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरूले एकल-पक्षीय बोर्डहरू, डबल-पक्षीय बोर्डहरू, बहु-तह बोर्डहरू र कठोर-फ्लेक्स बोर्डहरू जस्ता विभिन्न प्रकारहरू कभर गर्दछ। ग्राहकको इन्स्ट्रुमेन्ट प्यानल डिजाइन योजना र कार्यात्मक आवश्यकताहरू अनुसार, यसले विभिन्न विशिष्टता र प्रदर्शनका उत्पादनहरू अनुकूलित गर्न सक्छ, इन्धन सवारी साधनहरू र नयाँ ऊर्जा सवारी साधनहरू (शुद्ध विद्युतीय, हाइब्रिड), प्रवेश स्तर, मध्य-दायरा, उच्च-अन्त र अन्य पूर्ण परिदृश्यहरू कभर गर्ने विभिन्न उपकरण प्यानलहरूको आवश्यकतालाई पूर्ण रूपमा अनुकूलन गर्न सक्छ। नमूना प्रमाणीकरण, बिक्री पछि सेवामा ठूलो उत्पादन।

प्रमुख प्राविधिक प्यारामिटरहरू

Honflex Electronics को अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरूका प्रमुख प्राविधिक मापदण्डहरूले अटोमोटिभ उद्योग मापदण्डहरूलाई कडाईका साथ पालना गर्दछ, प्रदर्शन र व्यावहारिकतालाई सन्तुलनमा राख्छ, र अटोमोटिभ इन्स्ट्रुमेन्ट प्यानलहरूको सिग्नल ट्रान्समिशन र स्थापना आवश्यकताहरूसँग पूर्ण रूपमा अनुकूल हुन्छ। विभिन्न विशिष्टता संग उत्पादन को मापदण्डहरु ग्राहक आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ। मूल सामान्य प्यारामिटरहरू निम्नानुसार छन्:

मुख्य संरचनात्मक विशेषताहरू

स्थापना वातावरण र अटोमोटिभ उपकरण प्यानलहरूको कार्यात्मक आवश्यकताहरूको आधारमा (लामो समयसम्म कम्पन र उच्च र कम तापक्रम परिवर्तनहरू सामना गर्न आवश्यक छ, र सिग्नल प्रसारण सटीकताको लागि अत्यधिक उच्च आवश्यकताहरू भएको), Honflex इलेक्ट्रोनिक्सको अटोमोटिभ उपकरण प्यानल FPC उत्पादनहरूलाई स्ट्रक्चरल डिजाइनमा अनुकूलित लक्षित गरिएको छ। सबै संरचनात्मक डिजाइनहरू लामो-समयमा अन-बोर्ड प्रयोग परिदृश्यहरूमा अनुकूलन गर्न Honflex Electronics प्रयोगशालाद्वारा बारम्बार प्रमाणित गरिएको छ। मुख्य संरचनात्मक विशेषताहरू निम्नानुसार छन्:

1. सब्सट्रेट चयन: उच्च-अन्त लचिलो सब्सट्रेट, सन्तुलन लचिलोपन र स्थायित्व

उत्पादनको कोर सब्सट्रेटले ०.०२५ मिमी-०.१ मिमीको मोटाई दायराको साथ आयातित वा घरेलु हाई-एन्ड पोलिमाइड (PI) सब्सट्रेट अपनाउछ। साधारण PI सब्सट्रेटहरूको तुलनामा, यसमा राम्रो लचिलोपन, गर्मी प्रतिरोध, मेकानिकल बल र इन्सुलेशन प्रदर्शन छ। PI सब्सट्रेट आफैंमा राम्रो रासायनिक जंग प्रतिरोध छ, जसले प्रभावकारी रूपमा तेलको दाग, पानीको वाष्प, चिसो तरल पदार्थ, इत्यादिको क्षरणलाई अन-बोर्ड वातावरणमा प्रतिरोध गर्न सक्छ, सब्सट्रेट बुढ्यौली र एम्ब्रिटलमेन्टलाई बेवास्ता गर्दछ; यसको झुकाउने समय 100,000 पटक भन्दा बढी पुग्न सक्छ, र न्यूनतम झुकाउने त्रिज्या 0.5mm पुग्न सक्छ, जसले उपकरण प्यानल भित्र चाप संरचना र फोल्डिङ स्थापना आवश्यकताहरूमा लचिलो रूपमा अनुकूलन गर्न सक्छ, र लामो-अवधि झुकाउने कारणले सब्सट्रेट फ्र्याक्चर वा सिग्नल अवरोध उत्पन्न गर्दैन। थप रूपमा, सब्सट्रेटको सतह विशेष रूपमा निष्क्रिय गरिएको छ, जसले तामाको पन्नी र सब्सट्रेट बीचको बन्धन बलमा ठूलो सुधार गर्दछ, प्रभावकारी रूपमा तामाको पन्नी खस्ने र अन-बोर्ड कम्पन वातावरण अन्तर्गत डेलेमिनेशन जस्ता समस्याहरूलाई बेवास्ता गर्दछ, र उत्पादनको सेवा जीवन विस्तार गर्दछ। Honflex Electronics ले कडा सब्सट्रेट खरिद नियन्त्रण प्रणाली मार्फत उच्च-गुणस्तरको सब्सट्रेट आपूर्तिकर्ताहरू छान्छ, आपूर्तिकर्ता मूल्याङ्कन संयन्त्र स्थापना गर्दछ, र सब्सट्रेटहरूको प्रत्येक ब्याचले अटोमोटिभ उद्योग ISO/TS 16949 गुणस्तर प्रणाली मानक पूरा गरेको सुनिश्चित गर्दछ।

2. कपर पन्नी संरचना: प्रेसिजन कपर पन्नी, संकेत प्रसारण सटीकता सुनिश्चित गर्दै

इलेक्ट्रोलाइटिक कपर पन्नी वा रोल्ड कपर पन्नी प्रयोग गरिन्छ, 12μm-70μm को मोटाई दायराको साथ, जसलाई उपकरण प्यानल सिग्नल प्रसारण आवश्यकताहरू (जस्तै उच्च-फ्रिक्वेन्सी संकेतहरू जस्तै घुमाउने गति र सवारीको गति) अनुसार लचिलो रूपमा चयन गर्न सकिन्छ। ती मध्ये, उच्च-अन्त पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरूले रोल्ड कपर पन्नी अपनाउँछन्, जसमा राम्रो दाना, राम्रो चालकता र कम प्रतिरोध छ, जसले प्रभावकारी रूपमा उच्च-फ्रिक्वेन्सी संकेत प्रसारण हानि कम गर्न सक्छ, मुख्य उपकरण प्यानल डेटाको वास्तविक-समय र सही प्रसारण सुनिश्चित गर्न सक्छ, र डेटा ढिलाइ, प्रदर्शन त्रुटि र अन्य समस्याहरूबाट बच्न सक्छ; साधारण सवारी साधन प्यानल FPC ले उच्च गुणस्तरको इलेक्ट्रोलाइटिक कपर पन्नी, सन्तुलन प्रदर्शन र लागत-प्रभावकारिता, आधारभूत सिग्नल प्रसारण आवश्यकताहरू पूरा गर्दछ। तामाको पन्नीले Honflex Electronics द्वारा स्वतन्त्र रूपमा विकसित गरेको सटीक नक्काशी प्रक्रिया अपनाउछ, र न्यूनतम लाइन चौडाइ र रेखा स्पेसिङ 0.03mm/0.03mm पुग्न सक्छ, जसले घनघोर सर्किट लेआउट महसुस गर्न सक्छ, सीमित ठाउँमा थप सिग्नल इन्टरफेसहरू एकीकृत गर्न सक्छ, र multitegrance instrument (multi-technology) को विकासमा अनुकूलन गर्दछ। एकीकृत नेभिगेसन, टायर प्रेसर निगरानी, दोष प्रम्प्ट र अन्य प्रकार्यहरू)। उन्नत नक्काशी उपकरणहरूमा भर पर्दै, Honflex Electronics ले ±5μm भित्र नियन्त्रित त्रुटिहरू सहित, उत्पादनहरूको सिग्नल प्रसारण स्थिरतामा ठूलो सुधार गर्दै तामा पन्नी लाइनहरूको सटीक र स्थिरता सुनिश्चित गर्न सक्छ।

3. कभर लेयर डिजाइन: दोहोरो संरक्षण, वातावरणीय अनुकूलनता सुधार

उत्पादनको सतहलाई कभर ले र सोल्डर मास्क गरी दुई तहको सुरक्षात्मक संरचनाहरू प्रदान गरिन्छ। दोहोरो सुरक्षाले कठोर अन-बोर्ड वातावरणमा अनुकूलन गर्दै, उत्पादनको वातावरणीय अनुकूलनता र विश्वसनीयतामा ठूलो सुधार गर्दछ। कभर फिल्मले लचिलो PI कभर फिल्म अपनाउँछ, जुन इन्सुलेशन, पहिरन प्रतिरोध र अक्सिडेशन प्रतिरोधको भूमिका खेल्नको लागि तामाको पन्नी सर्किटको सतहमा सही रूपमा जोडिएको हुन्छ, र उत्पादनको लचिलोपनलाई असर गर्दैन, यो सुनिश्चित गर्दै कि उत्पादनले उपकरण प्यानल भित्र विशेष आकारको संरचनालाई सजिलैसँग फिट गर्न सक्छ। सोल्डर मास्कले उच्च तापमान प्रतिरोध, पहिरन प्रतिरोध र रासायनिक जंग प्रतिरोधको साथ उच्च-अन्त सोल्डर मास्क मसी अपनाउँछ, जुन कभर फिल्मको सतहमा प्रिन्ट गरिन्छ उच्च र कम तापक्रम प्रभाव, कम्पन र धुलोको उत्पादनको प्रतिरोधलाई अझ सुधार गर्न, र प्रभावकारी रूपमा उच्च र कम तापक्रमको प्रभावलाई प्रतिरोध गर्न सक्छ। क्षतिबाट सर्किट, र सर्ट सर्किट, संकेत अवरोध र अन्य त्रुटिहरू जोगिन। थप रूपमा, इन्स्ट्रुमेन्ट प्यानल FPC (ECU र सेन्सरसँग जोडिएको भाग) को इन्टरफेस भागको लागि, इन्टरफेसको मेकानिकल बल सुधार गर्न, प्लगिङ र अनप्लग गर्दा इन्टरफेस विकृति र लाइन ब्रेकेजबाट बच्न, र जडानको स्थिरता सुनिश्चित गर्न एक प्रबल प्लेट डिजाइन अपनाइन्छ। Honflex Electronics को कभर लेयर ल्यामिनेशन प्रक्रियाले कभर फिल्म, कपर पन्नी र सब्सट्रेट बिच बबल वा पिलिङ्ग बिना नजिकको फिट सुनिश्चित गर्न उच्च-तापमान ल्यामिनेशन टेक्नोलोजी अपनाउँछ, उत्पादनको विश्वसनीयतामा थप सुधार गर्दछ।

4. विशेष आकारको संरचना अनुकूलन: उपकरण प्यानलको जटिल स्थापना ठाउँमा अनुकूलन

अटोमोटिभ इन्स्ट्रुमेन्ट प्यानलको आन्तरिक स्पेस सानो छ र संरचना जटिल छ। विभिन्न मोडेलहरूको उपकरण प्यानल डिजाइन योजनाहरू एकदम फरक छन्, र FPC को आकार, झुकाउने कोण, आकार, इत्यादिका लागि आवश्यकताहरू फरक छन्। Honflex Electronics सँग विशेष आकारको संरचनाहरूको लागि बलियो अनुकूलन क्षमताहरू छन्, र उपकरण प्यानल रेखाचित्रहरू, स्थापना ठाउँ आयामहरू र ग्राहकहरू द्वारा प्रदान गरिएको कार्यात्मक आवश्यकताहरू अनुसार विभिन्न आकारहरू, झुकाउने कोणहरू र आकारहरूका विशेष आकारका FPC उत्पादनहरू अनुकूलित गर्न सक्छन्। उत्पादनले बहु-आयामी झुकाउने र फोल्डिङ महसुस गर्न सक्छ, उपकरण प्यानल डिस्प्ले मोड्युल र ECU को स्थापना स्थिति सही रूपमा फिट गर्न सक्छ, साँघुरो स्थापना खाली ठाउँहरू पार गर्न सक्छ, उपकरण प्यानल भित्रको निष्क्रिय ठाउँलाई प्रभावकारी रूपमा प्रयोग गर्न सक्छ, उपकरण प्यानलको समग्र असेंबली संरचनालाई सरल बनाउँदछ, र असेंबली कठिनाई कम गर्दछ। एकै समयमा, विशेष आकारको संरचना डिजाइनको प्रक्रियामा, Honflex Electronics को R&D टोलीले तनाव विश्लेषण र थकान परीक्षण सञ्चालन गर्नेछ, सर्किट लेआउट र झुकाउने भागको संरचनालाई अप्टिमाइज गर्नेछ, सर्किट क्राउडिङ र झुकाउने भागमा तनाव एकाग्रता जस्ता समस्याहरूबाट जोगिनेछ, र बेन्डर-फति प्रयोग गर्दा उत्पादनलाई क्षति नपुग्ने कुरा सुनिश्चित गर्नेछ। अहिले सम्म, कम्पनीले सयौं विशेष आकारको अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरूको अनुकूलन पूरा गरिसकेको छ, विभिन्न अटोमेकरहरूको इन्स्ट्रुमेन्ट प्यानल डिजाइन आवश्यकताहरू अनुरूप, र समृद्ध अनुकूलन अनुभव सञ्चय गर्दै।

मुख्य प्रदर्शन लाभहरू

Honflex Electronics को R&D बल, उन्नत उत्पादन प्रविधि र कडा गुणस्तर नियन्त्रणमा भर पर्दै कम्पनीको अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू प्रदर्शनमा उद्योगको औसतभन्दा व्यापक रूपमा उच्च छन्। अटोमोटिभ उपकरण प्यानलहरूको विशेष प्रयोग परिदृश्यहरू (उच्च आवृत्ति कम्पन, उच्च र न्यून तापक्रम वैकल्पिक, सिग्नल प्रसारण सटीकताका लागि उच्च आवश्यकताहरू) लाई लक्षित गर्दै, यसले उच्च विश्वसनीयता, उच्च सिग्नल स्थिरता र उच्च वातावरणीय अनुकूलनता जस्ता मुख्य फाइदाहरूमा केन्द्रित छ, हल्का वजन, अनुकूलन र पातलोपनलाई ध्यानमा राख्दै:

1. उच्च विश्वसनीयता, लामो-अवधि अन-बोर्ड प्रयोग आवश्यकताहरु को लागी अनुकूलन

उत्पादनले अटोमोटिभ उद्योग ISO/TS 16949 गुणस्तर प्रणाली मानक र AEC-Q200 (निष्क्रिय घटक विश्वसनीयता परीक्षण मानक) को पूर्ण पालना गर्दै, कडा विश्वसनीयता परीक्षणहरू पास गरेको छ, र अन-बोर्ड वातावरणमा विभिन्न कठोर परीक्षणहरू सामना गर्न सक्छ। सेवा जीवन 15 वर्ष भन्दा बढी पुग्न सक्छ, जुन सम्पूर्ण गाडीको सेवा जीवनसँग सिंक्रोनाइज गरिएको छ। विशिष्ट कार्यसम्पादन निम्नानुसार छ: कम्पन परीक्षणमा, यसले 10-2000Hz को कम्पन वातावरण र 10G को एक्सेलेरेशन, लाइन ब्रेकेज वा सिग्नल अवरोध बिना, सवारी साधन चलाउने क्रममा विभिन्न कम्पन परिदृश्यहरू (जस्तै बम्पी सडकहरू, इन्जिन कम्पन) लाई अनुकूलन गर्न सक्छ, असामान्य प्रदर्शनबाट बच्न सक्छ। प्रभाव परीक्षणमा, यसले 50G को प्रभाव बलको सामना गर्न सक्छ, जसले गाडीको टक्कर र आपतकालीन ब्रेकिङ जस्ता अचानक परिस्थितिहरूबाट हुने प्रभावलाई प्रतिरोध गर्न सक्छ, यो सुनिश्चित गर्दै कि उत्पादनलाई प्रभावबाट क्षति हुँदैन; थकान परीक्षणमा, यसले 100,000 भन्दा बढी दोहोर्याइएको झुकावहरू प्राप्त गर्न सक्छ, र उत्पादन प्रदर्शनमा झुक्नु पछि कुनै स्पष्ट क्षीणता छैन, जसले लामो समयसम्म इन्स्ट्रुमेन्ट प्यानलको झुकाउने स्थापना स्थितिमा अनुकूलन गर्न सक्छ; लीड-फ्री सोल्डरिङ परीक्षणमा, सोल्डर गरिएको इन्टरफेसमा उच्च शक्ति र स्थिर चालकता छ, खराब सम्पर्क, सिग्नल अवरोध र खराब सोल्डरिङको कारणले गर्दा अन्य त्रुटिहरू बेवास्ता गर्दै। Honflex Electronics ले एक पूर्ण विश्वसनीयता परीक्षण प्रणाली स्थापना गरेको छ, र प्रत्येक उत्पादनले कारखाना छोड्नु अघि विश्वसनीयता परीक्षणहरू (कम्पन परीक्षण, प्रभाव परीक्षण, थकान परीक्षण, उच्च र कम तापक्रम परीक्षण, आदि) को धेरै राउन्डहरू पार गर्नुपर्नेछ, र अयोग्य उत्पादनहरूलाई स्थिर उत्पादनको गुणस्तर सुनिश्चित गर्न फ्याक्ट्री छोड्न अनुमति दिइने छैन।

2. उच्च सिग्नल स्थिरता, उपकरण प्यानल डाटा को सही प्रदर्शन सुनिश्चित गर्दै

अटोमोटिभ इन्स्ट्रुमेन्ट प्यानलको सिग्नल ट्रान्समिशन क्वालिटीले डेटा डिस्प्लेको सटीकता र वास्तविक समय प्रदर्शनलाई प्रत्यक्ष असर गर्छ, जुन ड्राइभिङ सुरक्षासँग सम्बन्धित छ। Honflex Electronics को अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC ले अप्टिमाइज्ड सर्किट डिजाइन, उच्च-अन्त सामग्री र सटीक प्रक्रियाहरू अपनाउने, डेटा ढिलाइ, प्रदर्शन त्रुटि, स्क्रिन फूल, सिग्नल अवरोध र अन्य समस्याहरूलाई प्रभावकारी रूपमा बेवास्ता गरेर उच्च सिग्नल स्थिरता प्राप्त गर्दछ। उत्पादनमा कम सिग्नल ट्रान्समिशन हानि छ। 1GHz फ्रिक्वेन्सीमा, सिग्नल एटेन्युएसन ≤0.5dB/cm हो, जसले प्रभावकारी रूपमा उच्च आवृत्ति संकेतहरूको स्थिर प्रसारण सुनिश्चित गर्न सक्छ जस्तै रोटेशन गति, सवारी साधनको गति र इन्धन भोल्युम, उपकरण प्यानल डेटाको वास्तविक-समय र सही प्रदर्शन सुनिश्चित गर्दै; एकै समयमा, उत्पादनमा उत्कृष्ट इलेक्ट्रोम्याग्नेटिक कम्प्याटिबिलिटी (EMC), EMI (Electromagnetic Interference) र EMS (Electromagnetic Susceptibility) परीक्षणहरू छन्, जसले अन-बोर्ड वातावरणमा विद्युत चुम्बकीय हस्तक्षेपलाई प्रभावकारी रूपमा प्रतिरोध गर्न सक्छ (जस्तै इन्जिनहरू, एयर कन्डिशनरहरू, रडारहरू र अन्य इलेक्ट्रोम्याग्नेटिक उपकरणहरूद्वारा उत्पन्न हुने इलेक्ट्रोम्याग्नेटिक सिग्नलहरू)। अन्य मोटर वाहन इलेक्ट्रोनिक उपकरण को सामान्य सञ्चालन; थप रूपमा, उत्पादनले प्रतिबाधा मिल्दो डिजाइन अपनाउँछ, र प्रतिबाधा विचलन ±10% भित्र नियन्त्रण गरिन्छ, जसले सिग्नल प्रसारणको स्थिरता र स्थिरतालाई थप सुधार गर्दछ, विभिन्न कार्य अवस्थाहरूमा उपकरण प्यानल डेटाको स्थिर प्रदर्शन सुनिश्चित गर्दछ। Honflex Electronics को R&D टोलीले सिमुलेशन र वास्तविक परीक्षण मार्फत सर्किट लेआउटलाई निरन्तर अप्टिमाइज गर्छ, सिग्नल हस्तक्षेप घटाउँछ, र सिग्नल प्रसारणको स्थिरता सुनिश्चित गर्दछ।

3. उच्च वातावरणीय अनुकूलनता, कठोर अन-बोर्ड वातावरणको प्रतिरोध

वातावरण जहाँ अटोमोटिभ उपकरण प्यानल अवस्थित छ जटिल र परिवर्तनीय छ, विभिन्न परीक्षणहरू जस्तै वैकल्पिक उच्च र निम्न तापक्रम, आर्द्रता परिवर्तनहरू, तेलको दाग, जल वाष्प, धुलो, इत्यादि, FPC को वातावरणीय अनुकूलनताका लागि अत्यधिक उच्च आवश्यकताहरू सामना गर्दै। Honflex Electronics को अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC मा उत्कृष्ट वातावरणीय अनुकूलता छ र यसले विभिन्न कठोर वातावरणमा स्थिर रूपमा काम गर्न सक्छ: काम गर्ने तापमान दायरा -40 ℃ ~ 125 ℃ हो, जसले सामान्य रूपमा अत्यधिक चिसोमा काम गर्न सक्छ (जस्तै उत्तरी जाडो, तापक्रम -40 ℃ सम्म) र अत्यन्त तातो (जस्तै दक्षिणी सतहमा 125 डिग्री सेल्सियस तापमान)। माथि) वातावरण, सब्सट्रेट एम्ब्रिटलमेन्ट, लाइन अक्सिडेशन, र सिग्नल असामान्यता जस्ता समस्याहरू बिना; भण्डारण तापमान दायरा -55 ℃ ~ 150 ℃ हो, जसले विभिन्न क्षेत्रहरूमा भण्डारण र यातायात वातावरणमा अनुकूलन गर्न सक्छ, अनुचित भण्डारण र यातायात वातावरणको कारणले गर्दा उत्पादन क्षतिबाट बच्न; आर्द्रता प्रतिरोधको सन्दर्भमा, यसले 85% (40 ℃) को सापेक्षिक आर्द्रता भएको वातावरणमा 1000 घण्टा लगातार काम गर्न सक्छ, प्रदर्शनमा कुनै स्पष्ट परिवर्तन नगरी, र अन-बोर्ड वातावरणमा पानीको वाष्पको क्षरणलाई प्रतिरोध गर्न सक्छ; रासायनिक जंग प्रतिरोधको सन्दर्भमा, यसले अन-बोर्ड तेलको दाग, चिसो तरल, रक्सी र अन्य रासायनिक पदार्थहरूको क्षयलाई प्रतिरोध गर्न सक्छ, र सब्सट्रेट विस्तार र लाइन सर्ट सर्किट जस्ता समस्याहरू हुनेछैन; थप रूपमा, उत्पादनसँग वाटरप्रूफ र डस्टप्रूफ प्रदर्शन छ, IP65 सुरक्षा स्तर परीक्षण पास गरिएको छ, जसले प्रभावकारी रूपमा सर्किटमा धुलो र पानीको बाफलाई प्रवेश गर्नबाट रोक्न सक्छ, उत्पादनको दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दछ। Honflex Electronics ले उत्पादनहरूमा विभिन्न कठोर वातावरणहरूमा स्थिर रूपमा काम गर्न सक्ने सुनिश्चित गर्नका लागि विभिन्न अन-बोर्ड वातावरणहरूको नक्कल गरेर उत्पादनहरूमा दीर्घकालीन वृद्धावस्था परीक्षणहरू सञ्चालन गर्दछ।

4. हल्का र पातलो, अटोमोबाइल ऊर्जा बचत र खपत घटाउन मद्दत गर्दै

हल्का तौल र ऊर्जा बचत तर्फ अटोमोटिभ उद्योगको विकासको साथ, हल्का तौल अन-बोर्ड इलेक्ट्रोनिक कम्पोनेन्टहरूको माग बढ्दो जरुरी हुँदै गइरहेको छ। कोर अन-बोर्ड इलेक्ट्रोनिक कम्पोनेन्टहरू मध्ये एकको रूपमा, अटोमोटिभ उपकरण प्यानलको हल्का वजनले समग्र ऊर्जा बचत र अटोमोबाइलको खपत घटाउन ठूलो महत्त्व राख्छ। Honflex Electronics को अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरूले पातलो सब्सट्रेट र सटीक संरचना डिजाइन अपनाउछन्, र उत्पादनको समग्र मोटाई 0.1mm-0.3mm बीच नियन्त्रण गर्न सकिन्छ। परम्परागत कठोर PCB को तुलनामा, वजन 60% भन्दा बढी घटाइन्छ, जसले अटोमोटिभ उपकरण प्यानलको समग्र वजनलाई प्रभावकारी रूपमा घटाउन सक्छ, जसले अटोमोबाइलको समग्र वजन घटाउन सक्छ, अटोमोबाइललाई ऊर्जा बचत गर्न र खपत कम गर्न मद्दत गर्दछ (गाडीको वजनमा प्रत्येक 10kg घटाउँदा, इन्धन खपत प्रति 0 किलोमिटरले कम गर्न सकिन्छ। ०.०५-०.१ लिटर)। एकै समयमा, पातलो र हल्का तौल डिजाइनले उपकरण प्यानलको आन्तरिक ठाउँलाई बचत गर्न सक्छ, उपकरण प्यानलको लघुकरण र एकीकरण डिजाइनको लागि थप सम्भावनाहरू प्रदान गर्दछ। उदाहरणका लागि, यसले उपकरण प्यानल र केन्द्रीय नियन्त्रण स्क्रिनको एकीकृत डिजाइन महसुस गर्न सक्छ, टेक्नोलोजीको भावना र मोटर वाहन भित्री सौन्दर्यता सुधार गर्न सक्छ; थप रूपमा, उत्पादनको हल्का तौल डिजाइनले सवारी साधन चलाउँदा कम्पन लोड घटाउन सक्छ, कम्पनले हुने उत्पादनको हानि कम गर्न सक्छ, र उत्पादनको सेवा जीवन र विश्वसनीयतालाई थप सुधार गर्न सक्छ। उत्पादन कार्यसम्पादन सुनिश्चित गर्ने आधारमा, Honflex Electronics ले उत्पादनको हल्का तौल र पातलोपनलाई अधिकतम बनाउन उत्पादन संरचनालाई निरन्तर अप्टिमाइज गर्छ।

5. बलियो अनुकूलन क्षमता, विविध उपकरण प्यानल आवश्यकताहरु लाई अनुकूलन

विभिन्न अटोमेकरहरू र मोडेलहरूको उपकरण प्यानल डिजाइन योजनाहरू एकदम फरक छन्, र FPC को विशिष्टता, कार्यसम्पादन, संरचना, आदिका लागि आवश्यकताहरू फरक छन्। Honflex Electronics सँग पूर्ण अनुकूलित R&D र उत्पादन क्षमताहरू छन्, र ग्राहकहरूको विशिष्ट आवश्यकता अनुसार उत्पादन डिजाइन, नमूना प्रमाणीकरण, ठूलो उत्पादनदेखि बिक्री पछि सेवासम्म पूर्ण-प्रक्रिया अनुकूलित सेवाहरू प्रदान गर्न सक्छ। ग्राहकहरूले आफ्नै उपकरण प्यानलहरूको डिजाइन आवश्यकता अनुसार विभिन्न विशिष्टताहरू (लाइन चौडाइ र रेखा स्पेसिङ, मोटाई, साइज), विभिन्न प्रदर्शनहरू (सिग्नल प्रसारण दर, वातावरणीय अनुकूलनता), र विभिन्न संरचनाहरू (विशेष आकारको, बहु-तह, कठोर-फ्लेक्स संयोजन) को FPC उत्पादनहरू अनुकूलित गर्न सक्छन्; उच्च-अन्त पूर्ण तरल क्रिस्टल उपकरण प्यानलहरूको लागि, उच्च-घनत्व रेखाहरू र कम सिग्नल हानि भएका उच्च-अन्त FPC उत्पादनहरू उच्च-परिभाषा प्रदर्शन र बहु-कार्यात्मक एकीकरणको आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ; प्रवेश-स्तर मोडेलहरूको साधारण उपकरण प्यानलहरूको लागि, लागत-प्रभावी FPC उत्पादनहरू प्रदर्शन र लागत सन्तुलन गर्न अनुकूलित गर्न सकिन्छ। कम्पनीसँग एक पेशेवर आर एन्ड डी र डिजाइन टोली छ, जसले ग्राहकको आवश्यकता, पूर्ण उत्पादन डिजाइन र सिमुलेशन विश्लेषणलाई द्रुत रूपमा प्रतिक्रिया दिन सक्छ। नमूना प्रमाणीकरण चक्र छोटो छ (नमूनाहरू 3 दिनको रूपमा छिटो डेलिभर गर्न सकिन्छ), र ठूलो उत्पादन चक्र 7-15 दिन भित्र नियन्त्रण गर्न सकिन्छ, जसले ग्राहकको द्रुत ठूलो उत्पादन आवश्यकताहरू पूरा गर्न सक्छ। अहिले सम्म, कम्पनीले धेरै मुख्यधारा स्वदेशी र विदेशी अटोमेकरहरूको लागि अनुकूलित अटोमोटिभ उपकरण प्यानल FPC उत्पादनहरू उपलब्ध गराएको छ, समृद्ध अनुकूलित अनुभव सञ्चय गर्दै।

आवेदन परिदृश्यहरू

उत्कृष्ट प्रदर्शन, बलियो अनुकूलन क्षमताहरू र Honflex Electronics को ब्रान्ड बलको साथ, Honflex Electronics को अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू विभिन्न प्रकारका सवारी साधनहरूको इन्स्ट्रुमेन्ट प्यानल प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, जसमा इन्धनका सवारीहरू र नयाँ ऊर्जा सवारी साधनहरू (शुद्ध विद्युतीय, हाइब्रिड), विभिन्न प्रकारका प्रवेश-स्तर, मिड-रेन्ज मोडेल, उच्च-स्तरीय, उच्च-स्तरीय कभरिङका लागि अनुकूल हुन्छन्। जस्तै परम्परागत मेकानिकल इन्स्ट्रुमेन्ट प्यानल, लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल र फुल लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरू। सबै एप्लिकेसन परिदृश्यहरूले ठूलो आपूर्ति हासिल गरेका छन् र ग्राहकहरूद्वारा अत्यधिक मान्यता प्राप्त भएका छन्। विशिष्ट अनुप्रयोग परिदृश्यहरू निम्नानुसार छन्:

1. परम्परागत मेकानिकल उपकरण प्यानल

परम्परागत मेकानिकल इन्स्ट्रुमेन्ट प्यानलहरू मुख्यतया प्रवेश-स्तरको इन्धन सवारी साधन र केही व्यावसायिक सवारी साधनहरूमा प्रयोग गरिन्छ। तिनीहरूको मुख्य कार्य भनेको आधारभूत ड्राइभिङ डेटा जस्तै सवारी साधनको गति, घुमाउने गति, इन्धनको मात्रा र पानीको तापक्रम प्रदर्शन गर्नु हो। FPC को लागि प्रदर्शन आवश्यकताहरू विश्वसनीयता र लागत-प्रभावकारितामा केन्द्रित छन्। परम्परागत मेकानिकल इन्स्ट्रुमेन्ट प्यानलहरूको आवश्यकतालाई ध्यानमा राख्दै, Honflex Electronics ले लागत-प्रभावी अटोमोटिभ इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू अनुकूलित गरेको छ, उच्च गुणस्तरको इलेक्ट्रोलाइटिक कपर पन्नी र PI सब्सट्रेट अपनाउने, सिग्नल ट्रान्समिसन स्थिरता र लागत नियन्त्रणलाई सन्तुलनमा राख्दै, जसले मेकानिकल इन्स्ट्रुमेन्ट र ECU को आधारभूत सिग्नल ट्रान्समिसनलाई महसुस गर्न सक्छ। ड्राइभिङ डाटा। उत्पादनमा उत्कृष्ट एन्टी-भाइब्रेसन र उच्च र कम तापक्रम प्रतिरोधात्मक क्षमता छ, यसले व्यावसायिक सवारी साधनहरू र इन्ट्री-लेभल इन्धन सवारी साधनहरूको प्रयोगको वातावरण (जस्तै उथलपुथल सडकहरू, लामो समयसम्म ड्राइभिङबाट उत्पन्न हुने उच्च तापक्रम) अनुकूल हुन सक्छ, लामो सेवा जीवन र कम असफलता दर छ। हाल, कम्पनीको परम्परागत मेकानिकल इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू धेरै घरेलु मुख्यधारा अटोमेकरहरूको प्रविष्टि-स्तर मोडेलहरूमा व्यापक रूपमा लागू गरिएको छ, र स्थिर गुणस्तर र उच्च लागत-प्रभावकारिताका साथ ग्राहकहरूले व्यापक रूपमा मान्यता पाएका छन्।

2. लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल

लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरू हालको मध्य-दायरा मोडेलहरूको मुख्यधारा कन्फिगरेसन हुन्। परम्परागत मेकानिकल इन्स्ट्रुमेन्ट प्यानलको तुलनामा, तिनीहरूसँग स्पष्ट प्रदर्शन र समृद्ध प्रकार्यहरूको फाइदाहरू छन्, र नेभिगेसन प्रम्प्टहरू, टायर प्रेसर अनुगमन, र दोष प्रम्प्टहरू जस्ता विभिन्न अतिरिक्त कार्यहरू प्रदर्शन गर्न सक्छन्, जसमा FPC को सिग्नल प्रसारण स्थिरता र तारहरूको घनत्वको लागि उच्च आवश्यकताहरू छन्। लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरूको आवश्यकतालाई ध्यानमा राख्दै, Honflex Electronics ले उत्पादनको सर्किट डिजाइन र सामग्री छनोटलाई अप्टिमाइज गरेको छ, घनघोर सर्किट लेआउट प्राप्त गर्न सटीक नक्काशी प्रक्रिया अपनाएको छ, जसले लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरूको बहु-सङ्केत प्रसारण आवश्यकताहरूलाई अनुकूलन गर्न सक्छ, र थप प्रेशर र ट्राफिक ट्राफिकहरू सुनिश्चित गर्दछ। र प्रदर्शन ढिलाइ, संकेत अवरोध र अन्य समस्याहरू बेवास्ता गर्नुहोस्। उत्पादनको पातलो डिजाइनले उपकरण प्यानलको आन्तरिक ठाउँ बचत गर्न सक्छ, लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानललाई थप कम्प्याक्ट संरचनात्मक डिजाइन प्राप्त गर्न मद्दत गर्दछ, र अटोमोटिभ भित्री भागको सौन्दर्यशास्त्र सुधार गर्दछ। हाल, कम्पनीको लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू 10.25 इन्च र 12.3 इन्च जस्ता विभिन्न आकारका लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरूमा अनुकूलन गर्दै धेरै स्वदेशी र विदेशी अटोमेकरहरूको मिड-रेन्ज कार र SUV मोडेलहरूमा व्यापक रूपमा लागू गरिएको छ।

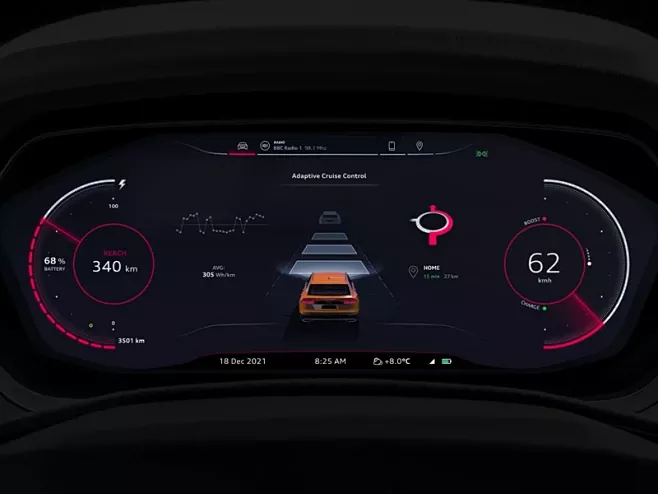

3. पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल

फुल लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल उच्च-अन्त मोडेल र नयाँ ऊर्जा सवारी साधनहरूको मुख्य कन्फिगरेसन हो। यसमा हाई-डेफिनिशन डिस्प्ले, पूर्ण परिदृश्य अनुकूलन र बहु-कार्यात्मक एकीकरणका फाइदाहरू छन्। यसले उच्च परिभाषा नेभिगेसन नक्सा, ड्राइभिङ मोड, ब्याट्री स्थिति (नयाँ ऊर्जा सवारी साधनहरू) जस्ता जटिल जानकारीहरू देखाउँदै केन्द्रीय नियन्त्रण स्क्रिन र HUD हेड-अप डिस्प्ले प्रणालीसँग लिंकेज महसुस गर्न सक्छ, जसले सिग्नल प्रसारण स्थिरता, उच्च-फ्रिक्वेन्सी प्रसारण कार्यसम्पादन र FPC को तारिङ घनत्वका लागि अत्यन्त उच्च आवश्यकताहरू छन्। पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरूको उच्च-अन्त आवश्यकताहरूमा लक्ष्य राख्दै, Honflex इलेक्ट्रोनिक्सले उच्च-अन्तको रोल्ड कपर पन्नी र आयातित PI सब्सट्रेटलाई अप्टिमाइज गर्दछ, सर्किट लेआउट र प्रतिबाधा मिल्दो डिजाइनलाई अप्टिमाइज गर्दछ, सिग्नल ट्रान्समिसन नोक्सानलाई धेरै कम गर्छ, उच्च आवृत्ति सिग्नल ट्रान्समिशन उच्च प्रदर्शन सुधार गर्दछ, भिडियोको वास्तविक प्रसारण गर्न सक्छ। डेटा, पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलहरूको जटिल जानकारीको स्पष्ट र वास्तविक-समय प्रदर्शन सुनिश्चित गर्दछ, र स्क्रिन फ्लावर, फ्रिज, सिग्नल अवरोध र अन्य समस्याहरूलाई बेवास्ता गर्दछ। उत्पादनको अनुकूलन क्षमताले पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानलको विशेष आकारको संरचना र मल्टि-सिग्नल इन्टरफेस आवश्यकताहरूसँग अनुकूलन गर्न सक्छ, पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानललाई लघुकरण र एकीकरण डिजाइन हासिल गर्न मद्दत गर्दछ। हाल, कम्पनीको पूर्ण लिक्विड क्रिस्टल इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू धेरै उच्च-अन्तका अटोमेकरहरू र मुख्यधाराका नयाँ ऊर्जा अटोमेकरहरूको फ्ल्यागशिप मोडेलहरूमा व्यापक रूपमा लागू गरिएको छ, र ग्राहकहरूद्वारा अत्यधिक मान्यता प्राप्त भएको छ।

4. नयाँ ऊर्जा वाहन उपकरण प्यानल

सवारीको गति र घुमाउने गति जस्ता परम्परागत डेटा प्रदर्शन गर्नुका साथै, नयाँ ऊर्जा सवारी साधन (शुद्ध विद्युत, हाइब्रिड) उपकरण प्यानलले ब्याट्री पावर, क्रुजिङ दायरा, चार्जिङ स्थिति, र मोटरको काम गर्ने स्थिति जस्ता विशेष डेटाहरू पनि प्रदर्शन गर्न आवश्यक छ, जसमा उच्च भोल्टेज प्रतिरोध, एन्टि-इलेक्ट्रोमग्नेटिक ट्रान्समिशन र FPC को सिग्नेल्टेज ट्रान्समिसनका लागि उच्च आवश्यकताहरू छन्। नयाँ ऊर्जा सवारी साधनहरूको विशेष आवश्यकतालाई ध्यानमा राख्दै, Honflex Electronics ले उत्पादनको उच्च भोल्टेज प्रतिरोध र विद्युत चुम्बकीय अनुकूलतालाई अप्टिमाइज गरेको छ, जसले नयाँ ऊर्जा वाहन ब्याट्री प्रणाली र मोटर प्रणालीद्वारा उत्पन्न हुने उच्च भोल्टेज र बलियो विद्युत चुम्बकीय हस्तक्षेपलाई प्रतिरोध गर्न सक्छ, सटीक र वास्तविक समयमा डेटा प्रदर्शन, त्रुटिहरूबाट बच्न, डेटाको स्क्रिनल साइन्स, त्रुटिबाट बच्न सुनिश्चित गर्दछ। अवरोध र अन्य समस्याहरू। उत्पादनको उच्च तापक्रम प्रतिरोधले नयाँ ऊर्जा सवारी साधनहरूको ब्याट्री डिब्बा नजिकैको उच्च तापक्रमको वातावरणलाई अनुकूल बनाउन सक्छ, र हल्का तौल डिजाइनले नयाँ ऊर्जा सवारी साधनहरूलाई उनीहरूको क्रूजिङ दायरा सुधार गर्न मद्दत गर्न सक्छ। हाल, कम्पनीको नयाँ ऊर्जा वाहन उपकरण प्यानल FPC उत्पादनहरू धेरै मुख्यधारा नयाँ ऊर्जा अटोमेकरहरूको शुद्ध इलेक्ट्रिक र हाइब्रिड मोडेलहरूमा व्यापक रूपमा लागू गरिएको छ, विभिन्न क्रूज दायरा र कन्फिगरेसनहरूका साथ नयाँ ऊर्जा सवारी साधनहरूमा अनुकूलन गर्दै, नयाँ ऊर्जा वाहनहरूको बौद्धिक विकासको लागि समर्थन प्रदान गर्दै।

5. व्यावसायिक सवारी साधन प्यानल

वाणिज्य सवारी साधनहरू (ट्रक, बसहरू, आदि) कठोर वातावरणमा चल्छन्, निरन्तर खडा सडकहरू, उच्च र निम्न तापक्रमहरू, र धुलो र तेल प्रदूषण जस्ता चुनौतीहरूको सामना गर्छन्। यसले उपकरण प्यानल FPCs को विश्वसनीयता र वातावरणीय अनुकूलनतामा अत्यधिक उच्च मागहरू राख्छ। Honflex Electronics, विशेष गरी व्यावसायिक सवारी साधनको प्रयोगको लागि डिजाइन गरिएको, यसको उत्पादनहरूको कम्पन प्रतिरोध, पहिरन प्रतिरोध, र रासायनिक जंग प्रतिरोध बढाएको छ। गाढा कभर लेयर र प्रबलित प्लेट डिजाइनलाई प्रयोग गर्दै, उत्पादनको मेकानिकल बल र स्थायित्व सुधारिएको छ, जसले यसलाई व्यावसायिक सवारी साधनहरूको कठोर ड्राइभिङ वातावरणको सामना गर्न र तारिङ क्षति र सिग्नल अवरोधहरू जस्ता खराबीहरूलाई रोक्न सक्षम पार्छ। उत्पादनले उच्च लागत-प्रभावकारिता प्रदान गर्दछ, व्यावसायिक सवारी साधनहरूको लागत आवश्यकताहरू पूरा गर्दै, साथै लामो सेवा जीवनको घमण्ड गर्दै, पछिको मर्मत लागत घटाउँछ। हाल, कम्पनीको कमर्शियल गाडी इन्स्ट्रुमेन्ट प्यानल FPC उत्पादनहरू ट्रक र बसहरू जस्ता विभिन्न व्यावसायिक वाहन मोडेलहरूसँग मिल्दोजुल्दो धेरै व्यावसायिक सवारी साधन निर्माताहरूद्वारा ब्याचहरूमा प्रयोग भइरहेका छन्, र व्यापक ग्राहक मान्यता प्राप्त गरेका छन्।
